介绍:



铠装铂电阻作为一种温度传感器,它比装配式铂电阻直径小,易弯曲,适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测,并且可直接用铜导线和二次仪表相连接使用,由于它具有良好的电输出特性,可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供准确的输入值。
      铠装电阻外保护管采用不锈钢,内充满高密度氧化物质绝缘体,因此它具有很强的抗污染和优良的机械强度,适合安装在环境恶劣的场合。
      铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。


特点

·热响应时间少,减小动态误差;
·直径小,长度不受限制;
·测量精度高;
·进口薄膜电阻元件,性能可靠稳定;



工作原理

铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。



产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997


常温绝缘电阻


热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。


偶丝直径材料

 引线形式
套管外径φ

套管材质

单支式

φ2
1Cr18Ni9Ti
φ3
φ4
φ5
φ6
φ8
双支式
φ3
φ4
φ5
φ6
φ8


















测量范围及允差

型  号 分 度 号 测温范围°C 精度等级 允  差
WZPK Pt100 -200­­-+500 A级 ±(0.15+0.002 ltl)
WZPK Pt100 -200­­-+500 B级 ±(0.30+0.005ltl)






热响应时间

套管直径 热响应时间
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15

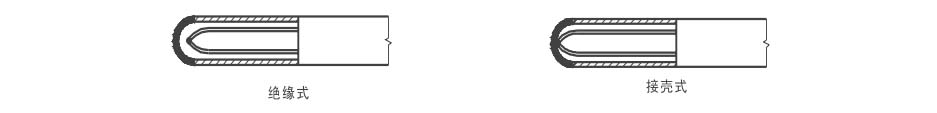

测量端结构形式

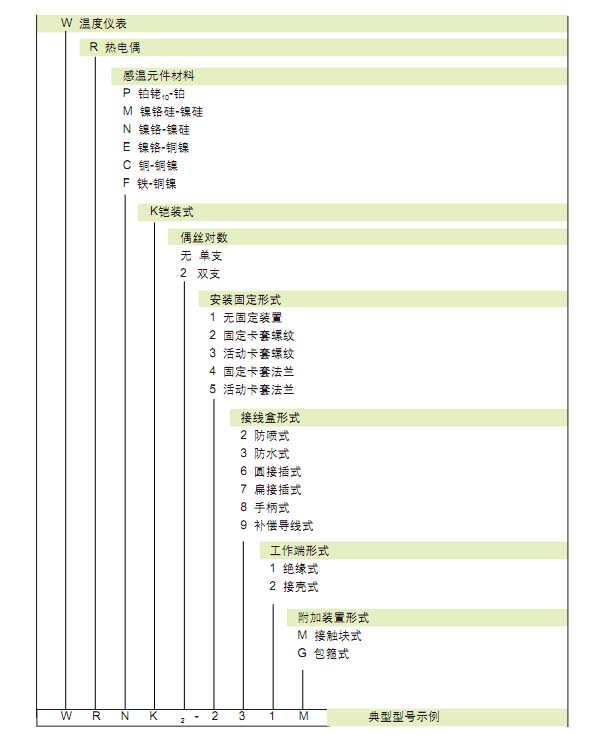

型号命名方式
