产品说明:

概述

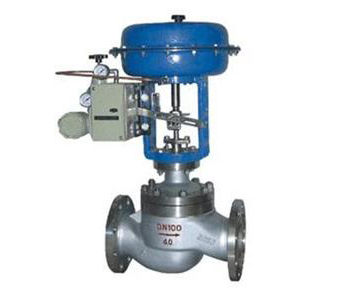

ZJHN气动薄膜双座调节阀采用双导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点。广泛应用于准确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
主要零件材料
零件名称
材料
温度范围
阀体上阀盖
HT200
-20~200℃
ZG230-450
-40~450℃
ZG1Cr18Ni9Ti
-250~550℃
ZG0Cr18Ni12Mo2Ti
-250~550℃
阀芯、阀座
1Cr18Ni9
-250~550℃
0Cr18Ni12Mo2Ti
-250~550℃
填 料
聚四氟乙烯
-40~200℃
膜 片
丁晴橡胶夹增强涤沦织物

压缩弹簧
60Si2Mn

膜 盖
A3

规格与技术参数
公称通径mm
25
32
40
50
65
80
100
125
150
200
250
300
400
额定流量系数kv
10
16
25
40
63
100
250
250
400
630
100
1600
2700
公称压力MPa
1.6 4.0 6.4
行 程mm
16
25
40
63
100
介质温度℃
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
流量特性
直线、等百分比
法兰标准
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体
材质
PN
(MPa)
1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.0
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖型式
普通式(常温型),热片式(中温型)
可调比
30:1
气源接头
M16×1.5
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。
执行机构主要技术参数
型 号
ZHA(B)-1
ZHA(B)-2
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面积cm2
200
280
400
630
1000
1600
行 程mm
10
16
25
40
60
1000
弹簧范围KPa
20~100(标准);20~100、40~200、20~60、60~100、80~240
主要技术性能指标
项目
指标值
基本误差%
不带定位器
±5.0
带定位器
±1.0
回差%
不带定位器
3.0
带定位器
1.0
死区%
不带定位器
3.0
带定位器
0.4
允许泄漏量L/h
1×10-3×阀额定容量
可配附件定位器:电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器
