电量变送器
dianliangbiansongqi
介绍:

一、概述

YWG系列霍尔效应变送器,针对霍尔效应变送器普遍存在温度漂移大的缺点,采用补偿电路进行控制,有效地减少了温漂对测量精度的影响,确保测量准确;可以测量任意波形的电流和电压,按用户要求提供标准变送器输出参数(如:DC 0~5V、1~5V、0~20mA、4~20mA等),具有精度高、安装方便、售价低的特点。

YWG系列霍尔效应变送器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

二、原理

YWG-HTD-7-□A□/□型电流变送器是一种原边与副边高度电隔离,能将被测直流、交流、脉动电流等信号按线性比例转换成直流电流或直流电压输出的仪器。它具有温度特性好、线性度高、性能稳定、产品可上下开合、安装简便等优点。

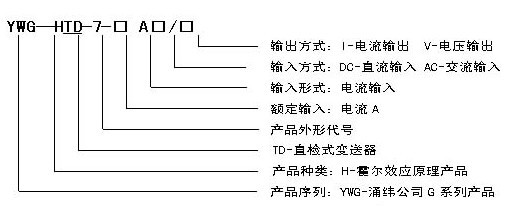

三、型号说明


四、技术性能指标

过载能力2IN频率特性0~10kHz
精度等级<1.0%NIN绝缘耐压3kVRMS/50Hz/min
线性度优于0.2%工作环境0~45℃
温度漂移优于±100ppm/℃工作电源±12V~±15V
反应时间小于100ms阻燃特性UL94-VO
失调电压小于±20mV 电流小于±0.2mA电源耗电电压输出≤30mA 电流输出≤30mA+IM

五、执行标准

QB/441600 17 113-2002

六、型号及参数

型 号输 入AC、DC/输 出DC引 脚 接 线
YWG-HTD-7-300A0~300A/DC 0~5V、1~5V、0~20 mA、4~20 mA

1: 正工作电源端

2: 负工作电源端

3: 测量输出端

4: 公共接地端



YWG-HTD-7-500A0~500A/DC 0~5V、1~5V、0~20 mA、4~20 mA
YWG-HTD-7-600A0~600A/DC 0~5V、1~5V、0~20 mA、4~20 mA
YWG-HTD-7-800A0~800A/DC 0~5V、1~5V、0~20 mA、4~20 mA

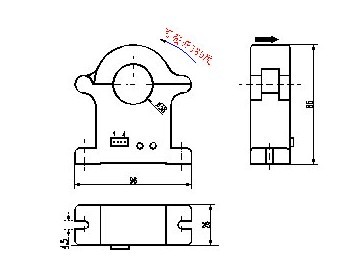

七、外形图


八、注意事项

1)工作电源、输出端须正确连接,不能错接;

2)对于两个电位器,请不要随意调整,若需调校,用小螺丝刀缓慢旋转至所需精度即可;

3)原边母线的温度不应超过60℃;

4)当电流母线填满原边穿线孔时,获得佳的测量精度;

5)使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米;

6)测直流电流时,电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
